Detekcja płomienia wewnątrz rozdzielnicy
Elastyczny przewód detekcyjny jest przeprowadzony wewnątrz szafy pod stałym ciśnieniem.
KTB FIRELINE
Gaszenie rozdzielnic elektrycznych
Poznaj System Punktowego Gaszenia do rozdzielnic elektrycznych, szaf serwerowych i sterowniczych.
Uzyskaj darmową wycenę systemuCzy wiedziałeś, że
90%
pożarów ma swój początek wewnątrz rozdzielnic?
Pożary w rozdzielniach, serwerowniach i szafach sterowniczych są częstym i bardzo groźnym zjawiskiem. Z pozoru niewielkie zwarcie przewodów może błyskawicznie rozniecić płomień i doprowadzić do poważnych uszkodzeń infrastruktury krytycznej. Wystarczy jedna iskra, by przerwać działanie systemów zasilania, sterowania lub automatyki.
01 / Zwarcia i przeciążenia instalacji
Nawet niewielkie zwarcie przewodów może błyskawicznie rozniecić płomień i uruchomić łańcuch uszkodzeń w rozdzielniach, serwerowniach oraz szafach sterowniczych.
02 / Brak czasu na reakcję człowieka
Rozwój pożaru wewnątrz obudowy jest bardzo dynamiczny, dlatego system gaszenia gazem działa automatycznie, zanim człowiek zdąży zareagować i zanim dojdzie do eskalacji zagrożenia.
03 / Niewłaściwe środki do gaszenia pod napięciem
Tradycyjne środki, takie jak woda czy proszek, mogą uszkodzić wrażliwą elektronikę. Do gaszenia urządzeń pod napięciem należy stosować systemy gaszenia gazem, które są bezpieczne dla człowieka i nieszkodliwe dla urządzeń elektrycznych.
Rozwiązanie
System Punktowego Gaszenia KTB FireLine
Autonomiczny system przeznaczony do automatycznego wykrywania i gaszenia pożaru bezpośrednio wewnątrz rozdzielnic elektrycznych, szaf sterowniczych oraz szaf automatyki przemysłowej. Chroni urządzenia przed zniszczeniem i ogranicza ryzyko kosztownych przestojów produkcyjnych.
Bezpieczeństwo i minimalizacja przestojów
Szybka reakcja pozwala ograniczyć uszkodzenia aparatury elektrycznej i skrócić czas potrzebny na przywrócenie pracy zakładu.
Bezpieczny dla elektroniki
Środek gaśniczy nie przewodzi prądu, nie powoduje zwarć i nie pozostawia osadów mogących uszkodzić sterowniki, falowniki czy zasilacze.
Zastosowanie
Rozdzielnice elektryczne, szafy sterownicze, szafy automatyki, szafy z falownikami, szafy zasilające.
Integracja z globalnymi systemami powiadamiania
KTB FireLine może być zintegrowany z Systemem Sygnalizacji Pożaru lub systemem alarmowym informując o aktywacji gaszenia oraz gotowości do pracy systemu.

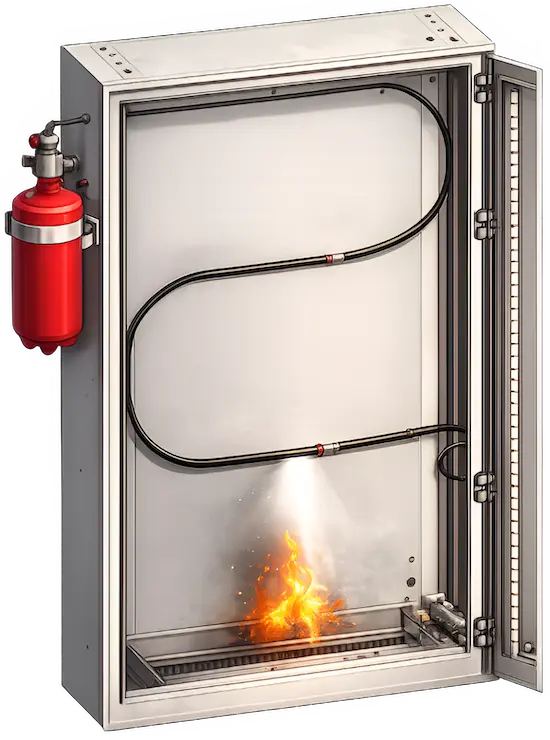

Jak działa system gaszenia rozdzielnic KTB FireLine?
Natychmiastowa reakcja na wzrost temperatury
W momencie pojawienia się ognia nad przewodem detekcyjnym, przewód nagrzewa się i w momencie przekroczenia 150°C pęka, powodując aktywację systemu gaszenia.
Automatyczne uruchomienie gaszenia
Spadek ciśnienia aktywuje mechanizm otwarcia zaworu butli i rozpoczyna akcję gaśniczą. Środek gaśniczy wydobywa się na dwa sposoby, w zależności od konfiguracji: bezpośrednio w miejscu pęknięcia przewodu lub poprzez dyszę wylotową, zainstalowaną na górze rozdzielnicy.
Bezpieczne stłumienie ognia i szybkie przywrócenie pracy rozdzielnicy
Środek gaśniczy FK-5-1-12 odbiera energię cieplną, przerywa reakcję spalania i nie przewodzi prądu. Po akcji gaśniczej odparowuje, nie zostawiając osadów ani korozji, co skraca czas odtworzenia pracy rozdzielnicy.

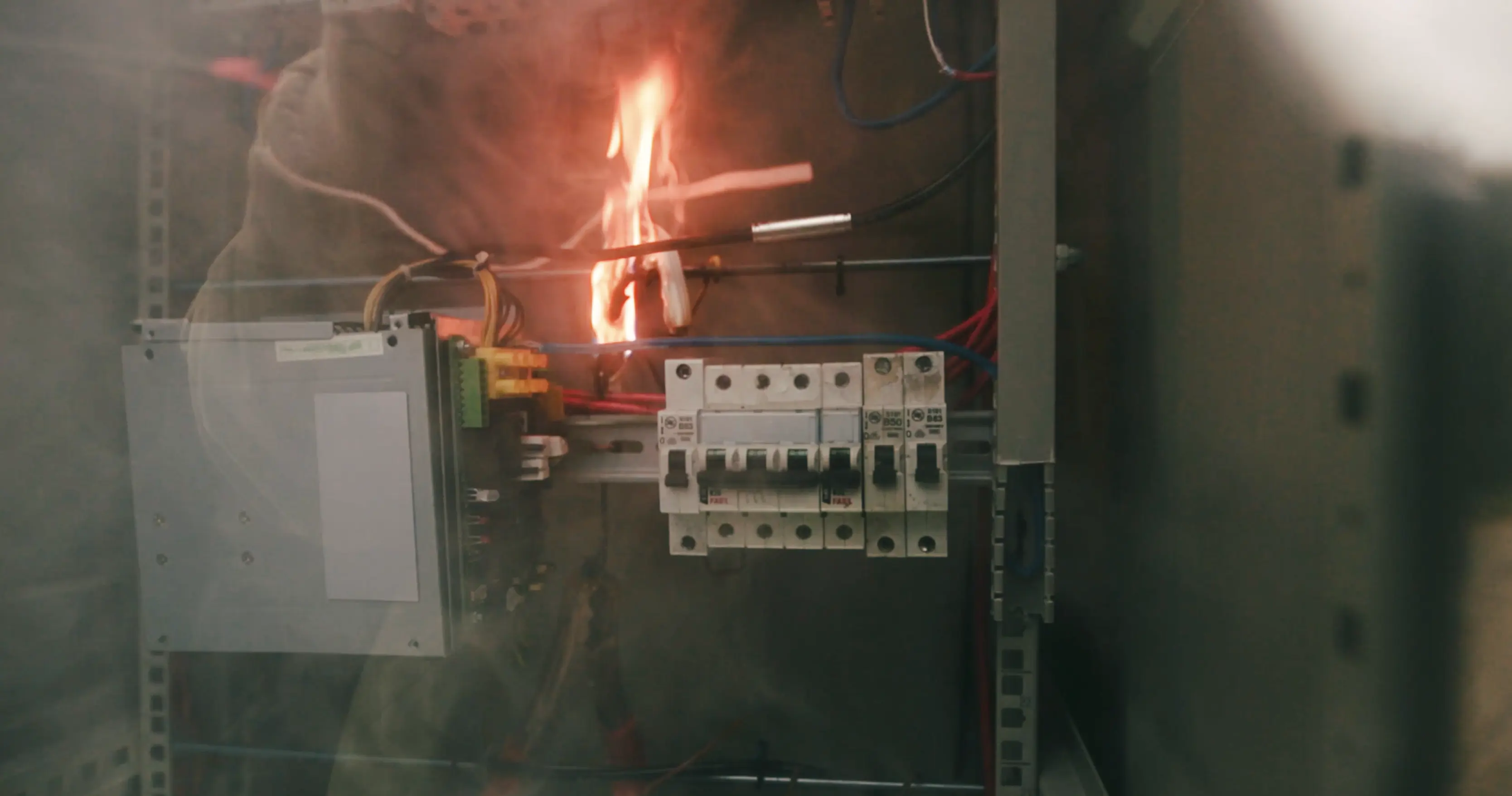

Jak może wyglądać pożar bez autonomicznego systemu gaśniczego?
Analiza ryzyka
Ile kosztuje pożar rozdzielnicy elektrycznej?
Jedna awaria rozdzielnicy lub szafy sterowniczej może zatrzymać produkcję na wiele godzin. System gaszenia rozdzielnic KTB FireLine wykrywa i gasi pożar bezpośrednio w miejscu jego powstania, ograniczając straty sprzętowe i kosztowne przestoje zakładu.
Skutki pożaru bez systemu gaszenia rozdzielnic
Przestój produkcji
Uszkodzenie rozdzielnicy może doprowadzić do zatrzymania linii produkcyjnych, maszyn technologicznych, systemów HVAC oraz kluczowych procesów zakładowych.
Wymiana całej szafy sterowniczej
W wielu przypadkach konieczna jest odbudowa rozdzielnicy, wymiana aparatury, sterowników PLC, falowników oraz ponowne oprogramowanie.
Wysokie koszty napraw
Pożar generuje nie tylko straty związane z uszkodzonym sprzętem, ale również koszty przestoju produkcji, pracy serwisu oraz utraconych zamówień.
Korzyści z systemu gaszenia KTB FireLine
Ochrona urządzeń elektrycznych pod napięciem
Środek gaśniczy nie przewodzi prądu i jest bezpieczny dla urządzeń elektrycznych znajdujących się wewnątrz rozdzielnicy lub szafy sterowniczej.
Brak kosztownego czyszczenia
Po zadziałaniu systemu nie pozostają osady, pyły ani substancje powodujące korozję, dzięki czemu urządzenia mogą zostać szybciej przywrócone do pracy.
Szybszy powrót do produkcji
Po usunięciu przyczyny awarii i wymianie uszkodzonego komponentu rozdzielnica może zostać ponownie uruchomiona bez konieczności kosztownej odbudowy całej instalacji.
→ Nie czekaj na pożar rozdzielnicy
Sprawdź możliwości zabezpieczenia kluczowych urządzeń elektrycznych.
Wdrożenie
Dobór i montaż systemu KTB FireLine
Każda rozdzielnica i szafa sterownicza wymaga indywidualnego doboru systemu gaszenia. Podczas projektowania instalacji analizujemy kubaturę chronionej przestrzeni, obecność otworów wentylacyjnych oraz wentylację mechaniczną. Dzięki temu system zapewnia skuteczne ugaszenie pożaru bezpośrednio wewnątrz rozdzielnicy.

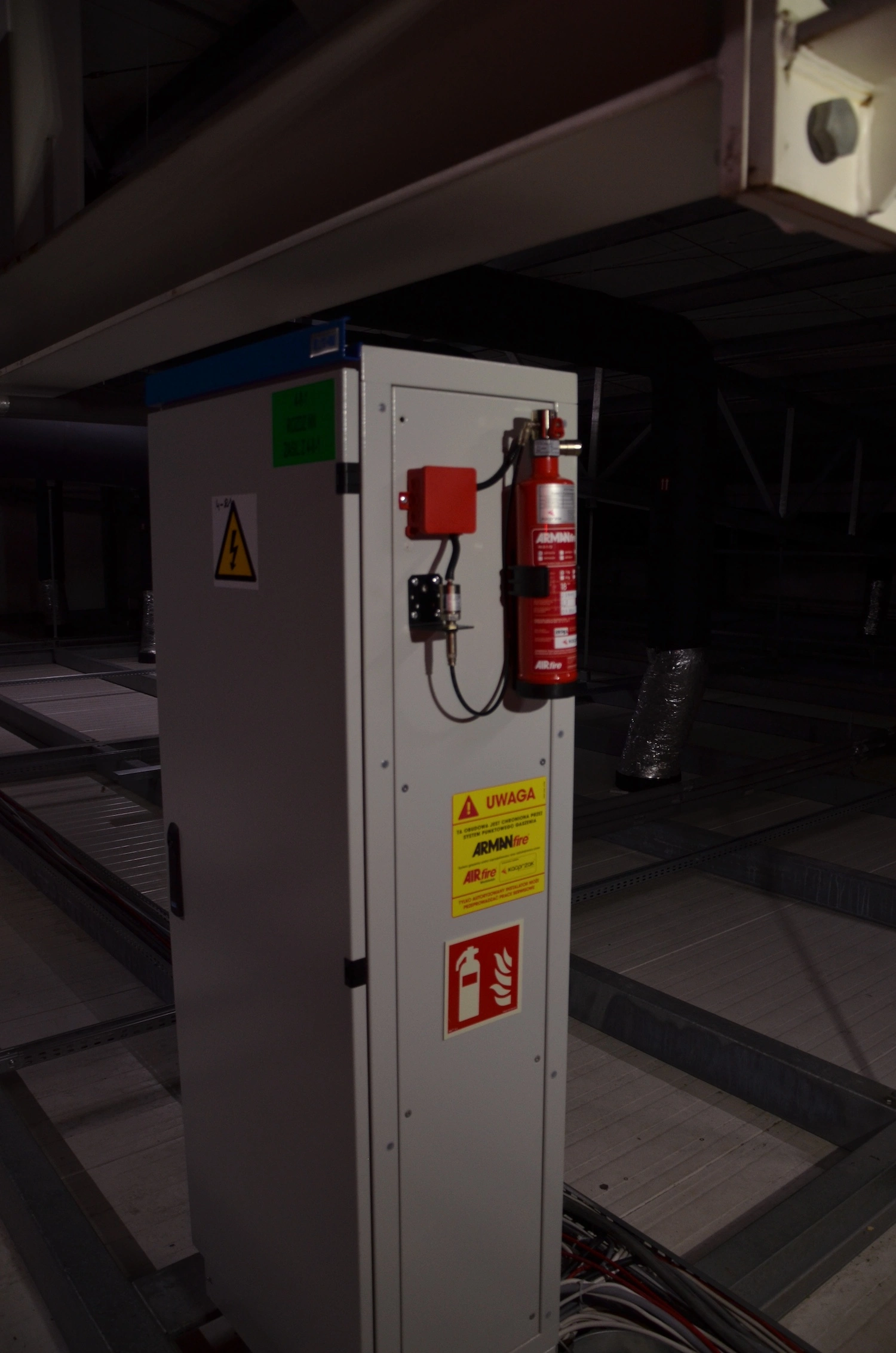

Instalacja w rozdzielnicy

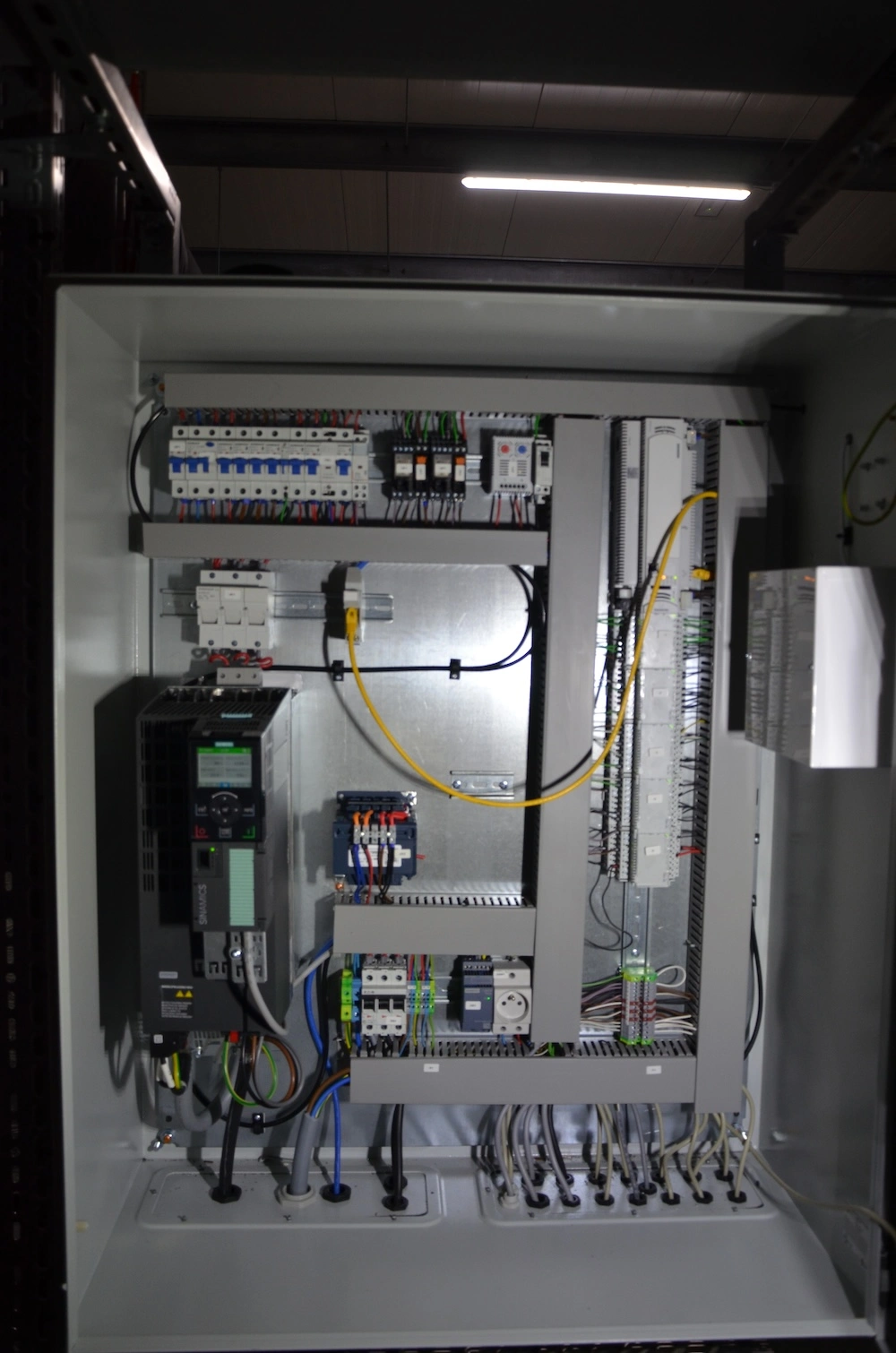

Montaż systemu w szafie sterowniczej

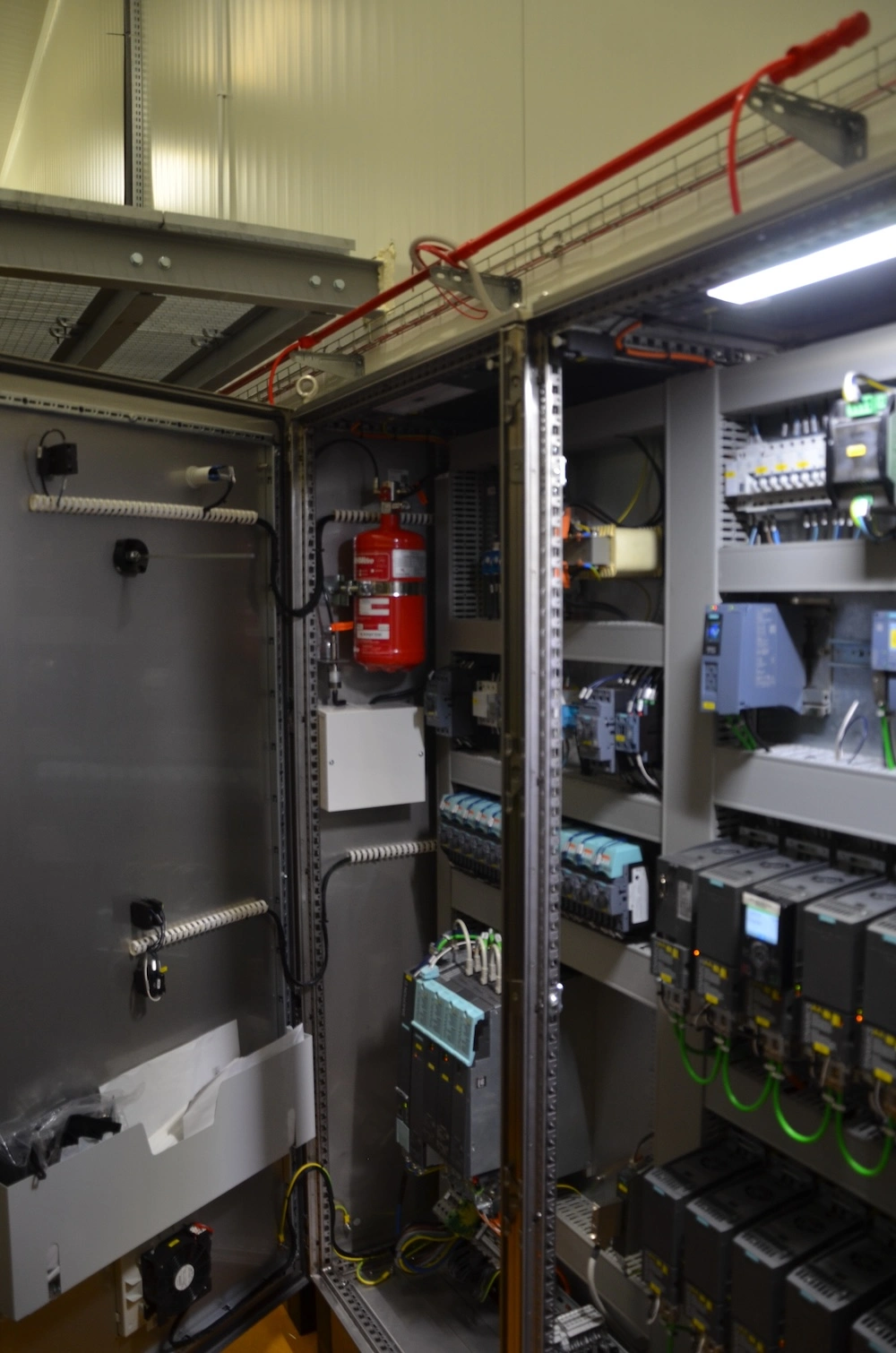

Zabezpieczenie szafy automatyki przemysłowej
FAQ
Najczęściej zadawane pytania
Do czego służy system KTB FireLine?
KTB FireLine to autonomiczny system gaszenia rozdzielnic elektrycznych, szaf sterowniczych oraz szaf automatyki przemysłowej. Jego zadaniem jest wykrycie i ugaszenie pożaru bezpośrednio wewnątrz chronionej obudowy, zanim ogień zdąży uszkodzić kluczowe urządzenia lub spowodować przestój produkcji.
Jaki środek gaśniczy jest stosowany w systemie KTB FireLine?
System wykorzystuje środek gaśniczy FK-5-1-12 przeznaczony do ochrony urządzeń elektrycznych. Środek skutecznie tłumi rozwijający się pożar wewnątrz rozdzielnicy, ograniczając ryzyko rozprzestrzenienia się ognia na pozostałe urządzenia.
Czy środek gaśniczy jest bezpieczny dla urządzeń elektrycznych?
Tak. Środek gaśniczy FK-5-1-12 nie przewodzi prądu i może być stosowany w rozdzielnicach elektrycznych, szafach sterowniczych, szafach automatyki oraz urządzeniach pracujących pod napięciem.
Czy system można zintegrować z systemem sygnalizacji pożaru (SSP)?
Tak. KTB FireLine może współpracować z systemami sygnalizacji pożaru, centralami SSP oraz innymi systemami bezpieczeństwa obiektu. Dzięki temu informacja o alarmie może zostać przekazana do nadrzędnego systemu monitorowania.
Czy KTB FireLine może wyłączyć zasilanie lub wentylację?
Tak. System może zostać wyposażony w funkcje sterowania urządzeniami zewnętrznymi, takimi jak wyłączenie zasilania rozdzielnicy, zatrzymanie wentylatorów czy przekazanie sygnału do systemu BMS lub automatyki budynkowej.
Czy system działa bez zasilania elektrycznego?
Tak. System działa bez zasilania elektrycznego, pneumatycznie.
Jakie urządzenia można zabezpieczyć systemem KTB FireLine?
System może być stosowany w rozdzielnicach elektrycznych, szafach sterowniczych, szafach automatyki przemysłowej, szafach z falownikami, szafach zasilających, szafach HVAC oraz innych obudowach zawierających urządzenia elektryczne.
Czy każda rozdzielnica wymaga takiego samego systemu?
Nie. Dobór systemu gaszenia rozdzielnic zależy między innymi od kubatury szafy, obecności otworów wentylacyjnych, rodzaju wentylacji oraz rozmieszczenia chronionych urządzeń.
Ile trwa montaż systemu KTB FireLine?
Czas montażu zależy od wielkości i konstrukcji rozdzielnicy. W większości przypadków instalacja może zostać wykonana podczas normalnej pracy urządzeń, bez konieczności przestoju.
Czy po zadziałaniu systemu konieczna jest wymiana całej rozdzielnicy?
Dzięki systemowi gaszenia można ograniczyć straty do minimum. W wielu przypadkach po usunięciu przyczyny awarii wystarczy wymiana pojedynczego uszkodzonego elementu, co znacząco skraca czas przestoju i ogranicza koszty naprawy.
